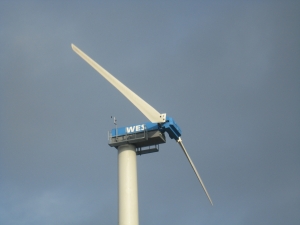

Vėjo generatorius WES30 250KW

Zoom

Vėjo generatorius WES30 250KW

Select Prekės kodas: wes250
Sandėlyje nėra !

WES30 Charakteristikos:

  • Prie 6,5 m/s vėjo, daugiau nei 560.000 kWh per metus.
  • Virš 400 vienetų sumontuotų pasaulyje.
  • Aukštas atsiperkamumas.
  • Ilgas tarnavimo laikas
  • Paprastas aptarnavimas
  • Standartiškai telpa į 40 pėdų komteinerį
  • Mechaniškai pasukami sparnai.
  • Mechanical passive blade pitch and active yaw.
  • Minimali priežiūra
  • Paprastas sumontavimas
  • Idealus sunkiai pasiekiamose vietovėse
  • PLC ir IPC valdymas

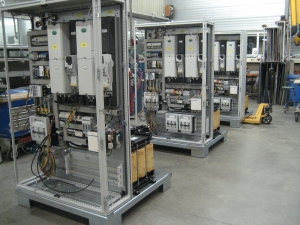

  • AC/DC/AC IGBT valdymas vienoje spintoje
  • Palaiko kombinuota sistemą
  • Sistemos stebėjimas interneto pagalba

WES30 General
Explotavimo laikas
20 metų
Priežiūros dažnis
du kartu metuose
Nominali galia
250 kW
Darbo pradžia< 3 m/sec. (6.7mph)
Išjungimas25 m/sec. (56mph)
Nominalus vėjo greitis
13 m/sec. (29mph)
Saugus vėjo greitis60 m/sec. (134mph)
Pasyvus reguliavimas
Sparnų mechaninis pasukimas
Aktyvus reguliavimas
 IGBT sistema
Garsas 8 m/s45dB(a) prie 300m
Darbinė aplinkos temperatūra
nuo -20°C iki +40°C

Apsaugos klasė
IP55
StandartaiNEN1010 (elektros) EN50308 (saugumo) EN6096 (vėjo generatorių) UL1741 (apledėjimo) IIEC61346-2000 (valdymo)
CE- sertifikatas
Taip

Tinklo srovė
400V ±10%
Tinklo dažnis
50/60Hz ±3Hz
Fazių skaičius
3 fazės + neutralus
Specifinė galia
354 W/m2
Keitiklio tipas
IGBT keitiklis

Sparnų skaičius
2
Diametras30 m
Pozicijaprieš vėja
SukimasisLaikrodžio kryptimi
Kampai70 nuo horizonto
Sparnų plotas707 m2 ( 354 Watt / m2 )
Greitissvyruoja nuo 35 iki 70 apsisukimų per minutę
Galios reguliavimas
pasyvus, keičiant sparnų kampą
Min. sparnų kampas
1.0
Kampas1830 - 170,50

Generatorius
GamintojasABB
Tipasa-sinshroninis
Nominali galia
250 kW
Polių skaičius
6 (dvigubos vijos vienai fazei)
Fazių skaičius
 3 + N
Nominalus voltažas
230/400 volt
Dažnis:25 - 75 Hz.
Svoris1320kg
ApsaugaIP 55

Valdiklis
ValdymasIPC (Beckhoff)
Nuotolinis stebėjimas
Taip
Prisijungimo apsauga+
Pasukimas
Pasukimo sistema
Aktyvi
Signalasvėjo krypties matuoklė
PasukimasElektros variklis su reduktoriumi
Variklių galia
2 x 1,5 kW
Pasukimo greitis
0,770/sec.
Pasukimo guoliai
uždaras rutulinis guolis
Pasukimo stabdis
pastovios trinties stebdis, 8 vnt
Saugumas
Pirminė apsaugasystemPasyvus sparnų kampų keitimas
aktyvuojamas:
  • rotoriaus greitis (70 rpm)
Antrinė apsauga
reaguojanti į vėjo greitį
aktyvuojama:
  • rotoriaus apsisukimai (>90 rpm)
  • atsiradusi vibracija
  • sugedus vėjo matavimo prietaisui
  • sugedus vienam iš valdymo įrenginių  IPC’s
  • esant gedimui el. tinkluose

Blokavimo sistema
rotoriaus blokavimo sistema
Stovėjimo stabdžių diskas, prie reduktoriaus, esant aptarnavimo butinybei
ĮjungimasRankinis

WES30 svoris
Rotorius su sparnais
3.600 kg
Likusi dalis be rotoriaus
7.100 kg
Valdymo spinta
600 kg
Bokštas12.500 kg (30 m. )
